   >>石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System



百年恒丰DCS化学过滤器系统



    对于石油化工厂DCS控制室的空调设计中,除了控制温度、湿度和粉尘浓度,更应重视有害气体的控制。有害气体不但造成DCS卡件故障,严重威胁自动控制系统的安全,而且损害操作人员的健康甚至危及生命。

石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System             Airway机房腐蚀性气体净化装置

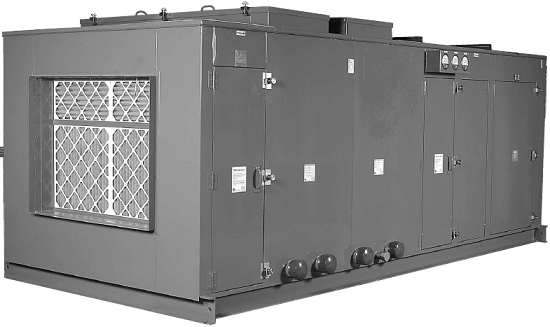

    HDBS过滤装置,可以同时高效清除气体和粉尘,确保自动控制系统不受腐蚀,确保操作人员的安全。
    HDBS过滤系统本身带有动力,可以直接通过法兰方便的与通风管道连接。系统设计的气体去除效率是99%。

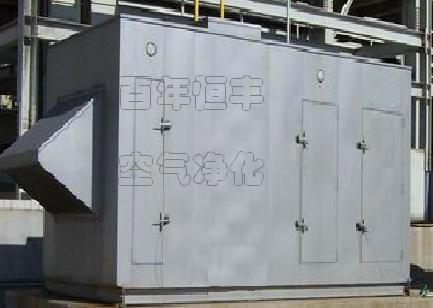

    HDBS系统的外壳材料有304不锈钢和碳钢热浸锌,外涂两层防锈漆。适用风量在500~180000m3/h。



   石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System         石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System



石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System       石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System

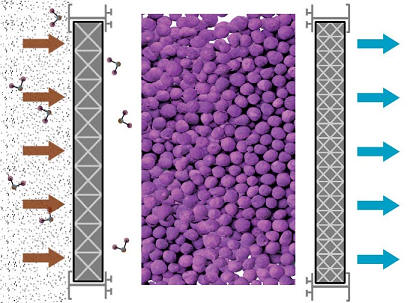

过滤段
预过滤段:第一部分的预过滤器,主要用来过滤大于10μm的粉尘,保护后面化学过滤器和高效率终过滤器。

化学过滤段:级 化学过滤器用来清除各种污染气体。在HDBS装置300mm的床层中,装有高效净化媒介。

              Ⅱ级 化学过滤器的段数及净化媒介的种类由污染气体的种类和含量决定。
后置过滤段:后过滤器主要用来过滤大于10μm的粉尘,保护后面的高效率的终过滤器。

终过滤段:终过滤器用来过滤粉尘,一般过滤大于1-2μm的粉尘,也可以过滤0.3μm的粉尘。



石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System       百年恒丰石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System


配置
1、防雨罩 2、风机段 3、预过滤段 4、两段化学过滤器 5、后置过滤段 6、终过滤段



石化厂DCS/FCS控制室用HDBS过滤系统 High Deep Bed Scrubber Air Filter System



适用场合

1、石化厂DCS控制室  2、冶金行业DCS控制室  3、纺织行业DCS控制室  4、电子芯片生产行业

5、交通枢纽主控室   6、邮电通讯大型机房   7、军事电信机要控制室 8、电视台编播控制室



百年恒丰 石化厂DCS/FCS控制室HDBS过滤系统



小知识

PLC--可编程序控制器

(1)从开关量控制发展到顺序控制、运送处理,是从下往上的。
(2)连续PID控制等多功能,PID在中断站中。
(3)可用一台PC机为主站,多台同型PLC为从站。
(4)也可一台PLC为主站,多台同型PLC为从站,构成PLC网络。这比用PC机作主站方便之处是:有用户编程时,不必知道通信协议,只要按说明书格式写就行。
(5)PLC网格既可作为独立DCS/TDCS,也可作为DCS/TDCS的子系统。
(6)大系统同DCS/TDCS,如TDC3000、CENTUMCS、WDPFI、MOD300。
(7)PLC网络如Siemens公司的SINEC-L1、SINEC—H1、S4、S5、S6、S7等,GE公司的GENET、三菱公司的MELSEC-NET、MELSEC-NET/MINI。
(8)主要用于工业过程中的顺序控制,新型PLC也兼有闭环控制功能。
(9)制造商:GOULD(美)、AB(美)、GE(美)、OMRON(日)、MITSUBISHI(日)、Siemens(德)等。

 石油化工厂DCS控制室         石油化工厂DCS控制室



DCS--分散控制系统(或TDCS)

(1)分散控制系统DCS与集散控制系统TDCS是集4C(Communication,Computer, Control、CRT)技术于一身的监控技术。
(2)从上到下的树状拓扑大系统,其中通信(Communication)是关键。
(3)PID在中断站中,中断站联接计算机与现场仪器仪表与控制装置。
(4)是树状拓扑和并行连续的链路结构,也有大量电缆从中继站并行到现场仪器仪表。
(5)模拟信号,A/D—D/A、带微处理器的混合。
(6)一台仪表一对线接到I/O,由控制站挂到局域网LAN。
(7)DCS是控制(工程师站)、操作(操作员站)、现场仪表(现场测控站)的3级结构。
(8)缺点是成本高,各公司产品不能互换,不能互操作,大多DCS系统各家是不同的。
(9)用于大规模的连续过程控制,如石化等。
(10)制造商:Bailey(美)、Westinghous(美)、HITACH(日)、LEEDS & NORTHRMP(美)、

             SIEMENS(德)、Foxboro(美)、ABB(瑞士)、Hartmann & Braun(德)、

             Yokogawa(日)、Honewell(美国)、Taylor(美)等。

石油化工厂DCS控制室         石油化工厂DCS控制室



FCS--现场总线控制系统

(1)基本任务是:本质(本征)安全、危险区域、易变过程、难于对付的非常环境。
(2)全数字化、智能、多功能取代模拟式单功能仪器、仪表、控制装置。
(3)用两根线联接分散的现场仪表、控制装置、PID与控制中心,取代每台仪器两根线。
(4)在总线上PID与仪器、仪表、控制装置都是平等的。
(5)多变量、多节点、串行、数字通信系统取代单变量、单点、并行、模拟系统。
(6)是互联的、双向的、开放的取代单向的、封闭的。
(7)用分散的虚拟控制站取代集中的控制站。
(8)由现场电脑操纵,还可挂到上位机,接同一总线的上一级计算机。
(9)局域网,再可与internet相通。
(10)改变传统的信号标准、通信标准和系统标准入企业管理网。
(11)制造商:美Honeywell、Smar、Fisher-Rosemount、AB/Rockwell、Elsag-Bailey、Foxboro、

             Yamatake、日Yokogawa、欧Siemens、GEC-Alsthom、Schneider、proces-Data、ABB等。
